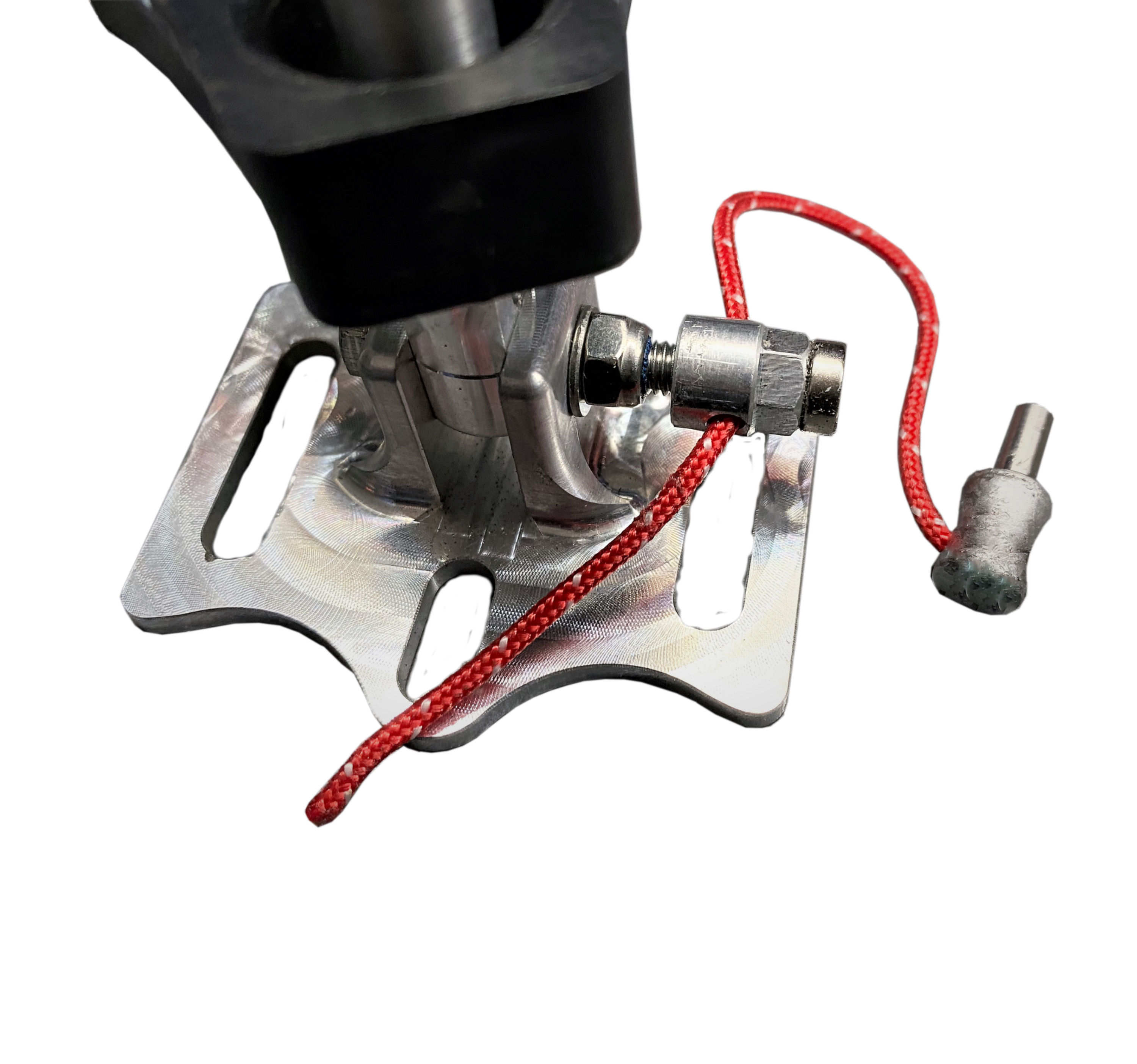

Sicherheitsband mit Stab-Dockingstation / Safty Strap with Stick-Dockingstation
Jetzt mit verbesserter Seitenauslösung.
Das neue Sicherheitsband mit Magnethalterung von win.air
Leicht zu montieren, einfach bei der Anwendung
Sicherheitsband
Safety Strap
Now with improved page triggering.Assembly shoe adapter: Mount the shoe adapter on the outside of the shoe. Place the adapter in the middle of the heel part of the shoe. The adapter should point 5 ° upwards Pre-drill with a 2mm drill and hand-tighten the supplied screws. Mounting docking station: Swap the rod bolt with the TX screw provided and fasten it first with the safety nut, then mount the rod docking station on the rod screw. Tighten the rod docking station hand-tight with a size 8 wrench, adjusting the length of the strap. The safety cord can be continuously adjusted by tightening or loosening the screws on the docking station. Adapter pin: Occasionally check the position of the safety cord in the adapter pin. The safety cord can easily be replaced by means of a threaded sleeve and threaded bolt if the cord is defective. See picture (You can get a replacement 2mm safety cord according to ISO 9001: 2000 in the win.air online shop)
SIcherheitsband mit Magnethalterung
Jetzt mit verbesserter Seitenauslösung.
Montage Schuhadapter:
Montieren Sie den Schuhadapter an die Außenseite des Schuhs.
Platzieren Sie den Adapter mittig beim Fersenteils des Schuhs.
Der Adapter sollte 5° nach oben zeigen
Bohren Sie mit einen 2mm Bohrer vor und ziehen Sie handfest die mitgelieferten Schrauben fest.
Montage Dockingstation:
Tausche den Stabbolzen mit der mirgelieferten TX Schraube und befestige es zuerst mit der Sicherheitsmutter, dann montiere die Stab-Dockingstation an der Stabschraube.
Ziehen die Stab-Dockingstation handfest mit einen 8er Schlüssel an, dabei stelle die länge des Bandes ein.
Die Sicherungsschnur lässt sich durch anziehen oder lockern der Schrauben an der Dockingstation stufenlos einstellen.
Adapter-Pin:
Prüfen Sie gelegentlich den Sitz der Sicherungsschnur im Adapter-Pin.
Die Sicherungsschnur ist mittels einer Gewindehülse und Gewindebolzens bei defekt der Schnur leicht zu tauschen Siehe Bild
(Ersatz 2mm Sicherungsschnur nach ISO 9001:2000 erhalten Sie im win.air Online Shop)
